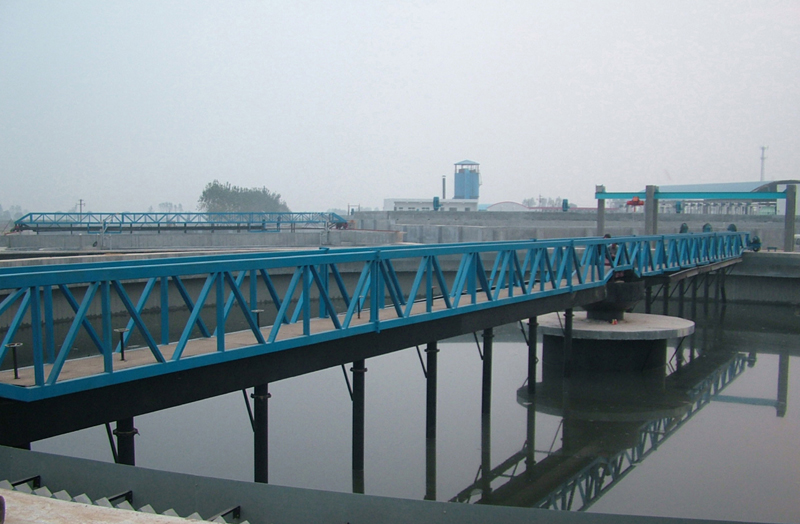

中心傳動刮泥機
特點
1、傳動部分采用電氣和機械雙重過載保護，運行更加安全可靠。
2、水下部分采用不銹鋼，耐腐蝕使用壽命長。
主要結構
本中心傳動刮泥機主要由驅動裝置、主軸、欄桿、鋼梁、豎向柵條、支撐、刮泥板、溢流堰板、拉桿、小刮刀、水下軸承、穩流筒、電控箱等部件組組成。
應用領域
本中心傳動刮泥機可廣泛應用于城市、化工、輕紡、冶金等行業的污水處理工程中。其結構合理、效率高、操作維修方便，是一種較理想的污水處理工程配套設施。
性能與規格
主要性能
（1）池底刮泥，驅動裝置采用減速驅動機構傳動，結構緊湊，機械效率高；
（2）斜交型刮泥板，連續性好、集泥的效率高；不銹鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生。
（3）池底坡比1：10，刮泥時污泥阻力可忽略不計。
（4）主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。主梁也可以直接使用混凝土澆筑，投資更節省。
（5）操作簡單，可實現遠程控制。
設備主要技術參數
|
型號規格
|
適用池徑
?(m)
|
電機功率
(kw)
|
刮板外緣速度(m/min)
|
刮臂數
|
安裝尺寸
|
|||||
|
初沉池
|
二沉池
|
H
|
A
|
B
|
C
|
D
|
||||
|
ZXG-6
|
6
|
0.37～0.75
|
2-3
|
1.5-2.5
|
2
|
140
|
340
|
320>
|
105
|
420
|
|
ZXG-7
|
7
|
160
|
||||||||
|
ZXG-8
|
8
|
180
|
||||||||
|
ZXG-9
|
9
|
220
|
||||||||
|
ZXG-10
|
10
|
250
|
||||||||
|
ZXG-11
|
11
|
320
|
||||||||
|
ZXG-12
|
12
|
360
|
||||||||
|
ZXG-13
|
13
|
450
|
||||||||
|
ZXG-14
|
14
|
500
|
||||||||
|
ZXG-15
|
15
|
0.75～1.1
|
650
|
|||||||
|
ZXG-16
|
16
|
800
|
||||||||
|
ZXG-18
|
18
|
900
|
||||||||
結構形式
BYZXN型中心傳動濃縮（刮泥）機主要有減速驅動機構、傳動立軸、刮臂、濃縮柵條及集泥槽刮板等部件組成。整臺濃縮機的荷載都作用在固定橫跨池徑的工作橋中心。
